OMEGA

自動はんだ付けユニット

通信機能を強化し、MODBUS TCP/IPとインダストリー4.0に対応した最新モデル。
製品特徴 製品仕様 製品外形図ダウンロード
OMEGAコントローラー

OMEGAコントローラー

フィーダー

フィーダー

コテユニットRSP

コテユニットRSP

OMEGAコントローラー
フィーダー
コテユニットRSP

製品特徴

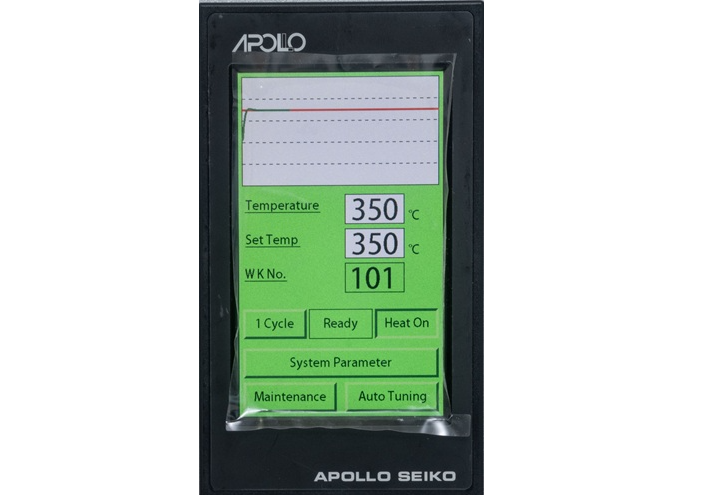

タッチパネルインターフェース
タッチパネルから入力可能です。

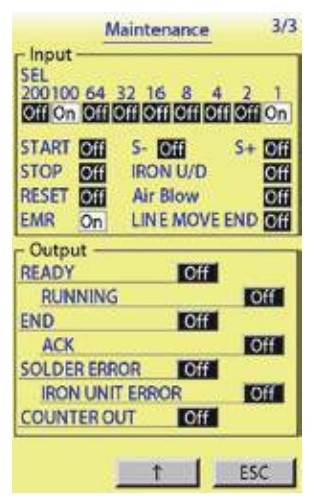

このタッチパネルは下記の様にエラー表示もしますので、装置の状態を直感的に確認出来ます。
豊富なはんだ条件
はんだ付けをするプログラム（はんだ条件）はポイント99種、スライド99種、特殊はんだ99種の合計297種記憶する事が可能です。
上位機器との簡単接続
タッチパネルによる単独運転はもちろん、ロボットやターンテーブルとの連携もI/O信号により簡単に行えます。
また複数台での運転時も同期をとる事が出来ます。
コテユニット、はんだ送りフィーダーを標準装備
ポイントはんだ用のRSPコテユニット、またはスライド用のRSLコテユニットのいずれかを選択可能です。
糸はんだを送るフィーダーやはんだ送りチューブ、はんだコテも1本付属していますので、OMEGA一台ではんだ付けする全ての装置が揃います。
通信機能強化
通信機能を強化しMODBUS TCP/IPとインダストリー4.0対応した最新モデル。

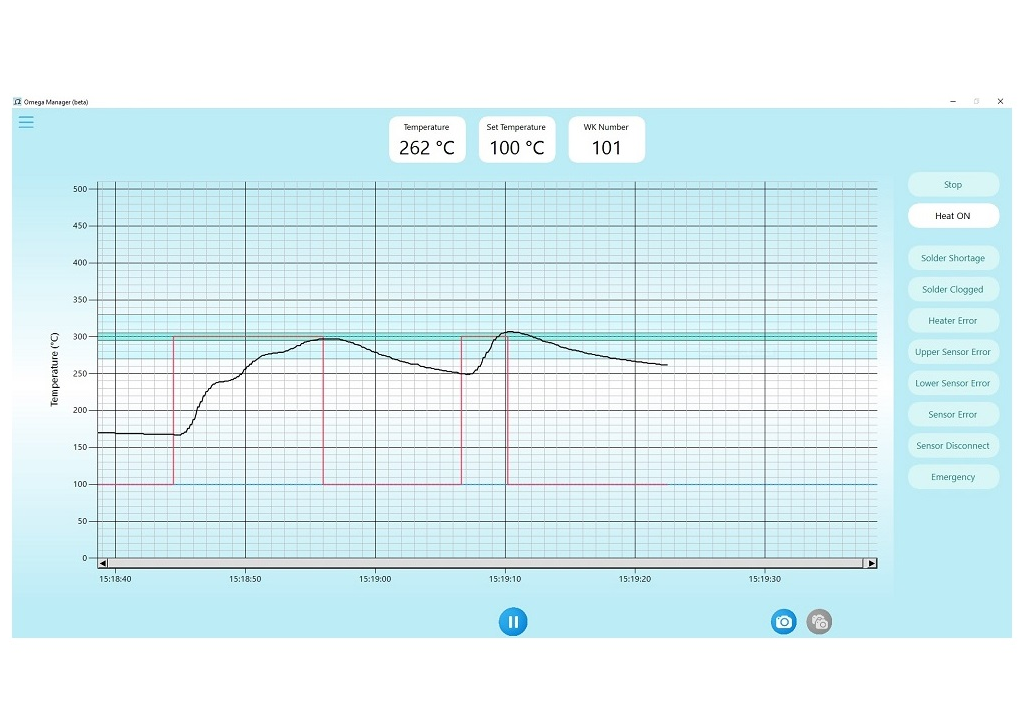

専用PCソフトにより、コントローラーの状態を監視、確認することはできます。

さらに温度データ、エラー発生の有無、はんだ条件、システムパラメーターなどさまざまなデータを取得、送信することが可能です。
温度データなどはCSVファイルに保存可能ですので、はんだ付け時の温度を確認することもできます。

製品仕様

製品仕様ダウンロード

製品外形図ダウンロード

※ご希望のダウンロード形式をお選びください。なお、ダウンロードには会員登録が必要です。

機種 ダウンロード形式
OMEGA OUTLINE
PDFダウンロード DWGダウンロード DXFダウンロード
