Visual Check Eye

Visual Check Eye

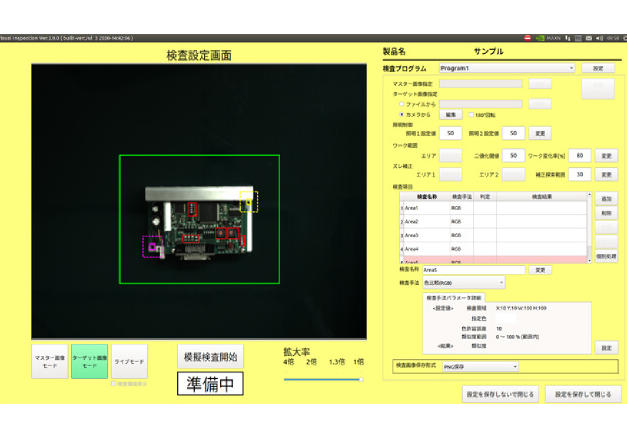

作業支援カメラシステム

高精度カメラを用いたシステムで検査を自動化!

・約3秒で200カ所の検査が可能!
・画像記憶でエラーを早期発見!
・場所をとらないコンパクトサイズ!

製品特徴

目視検査のチェック制度に課題を感じる方に

・そろそろ目視検査をやめたい
・品質管理を自動化したい
・不良品の早期発見をしたい

その問題、『Visual Check Eye』が解決します！

検査スピードと精度UP！

省人化

検査項目点数に関係なく約3秒で検査が可能。目視検査と比べて、検査スピードと精度が格段にUP。

エラーの早期発見率UP！

トレーサビリティー

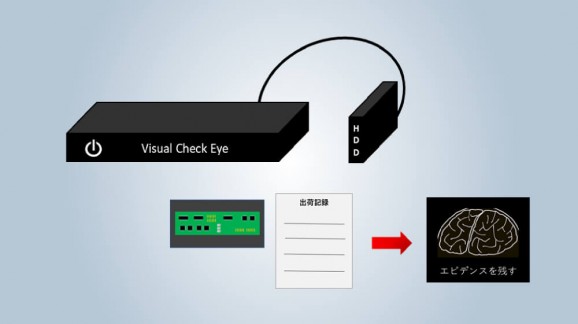

紐付けされた検査画像と作業結果を記憶してエビデンスを取ることが可能。他システム連動でも画像記憶が効果を発揮。

エラー削減効果UP！

品質の安定

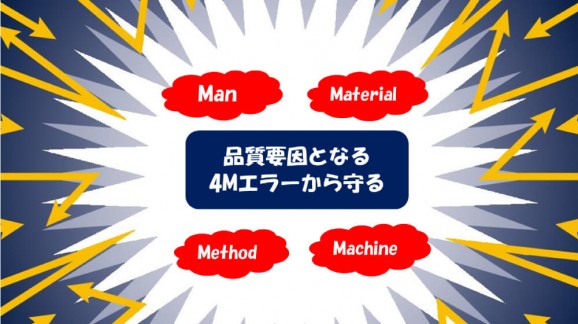

品質要因となるポカミスから、検査ミスや見逃し流出を防ぎます。作業の後戻工数削減などに効果を発揮。

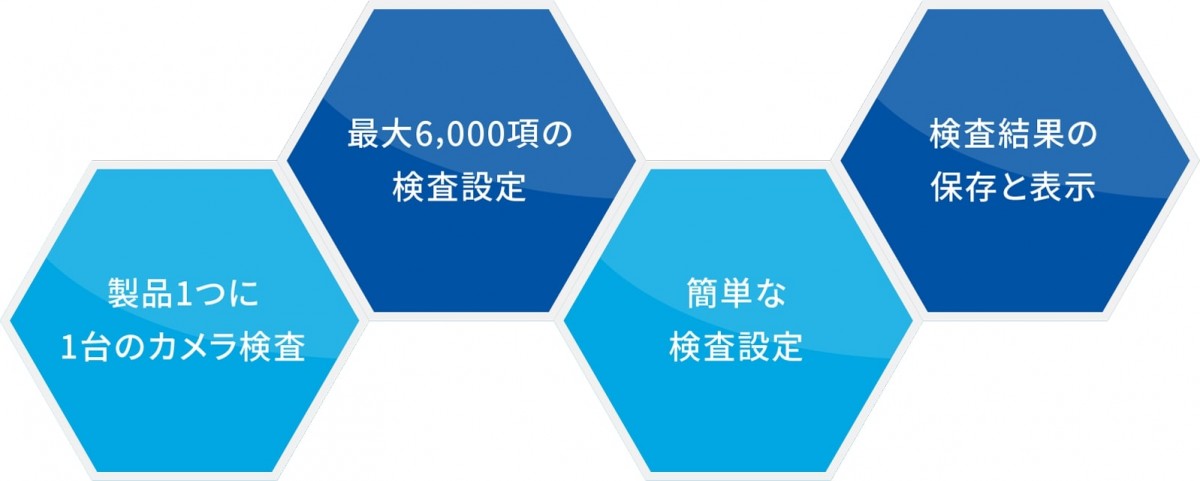

製品特徴

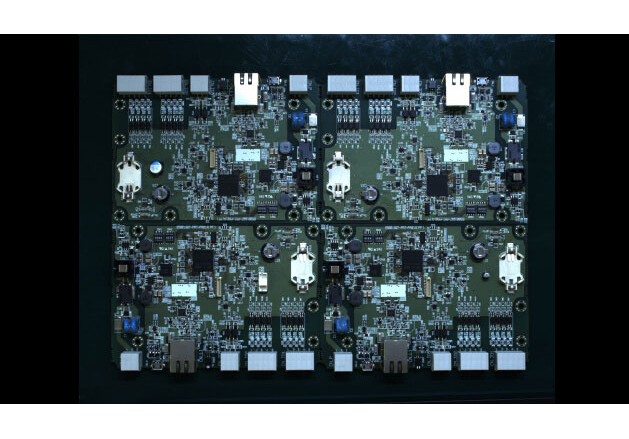

大型基板検査可能

A4相当サイズ以上の大型基板でも検査可能 (※条件あり)

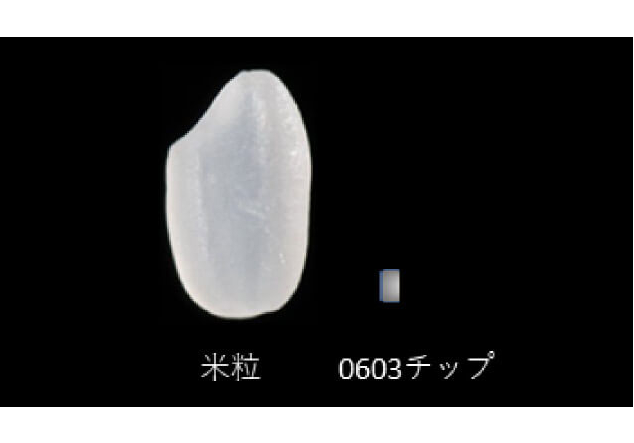

極小0603サイズ認識可能

基板部品の極性や取付有無など、極小部品の変化も見逃さない。 (※条件あり)

3秒で200ヵ所の同時検査が可能

複数の項目を同時検査でき、目視検査では困難な、複雑な検査対象物でもスピード解決。(※条件あり)

コンパクトサイズ

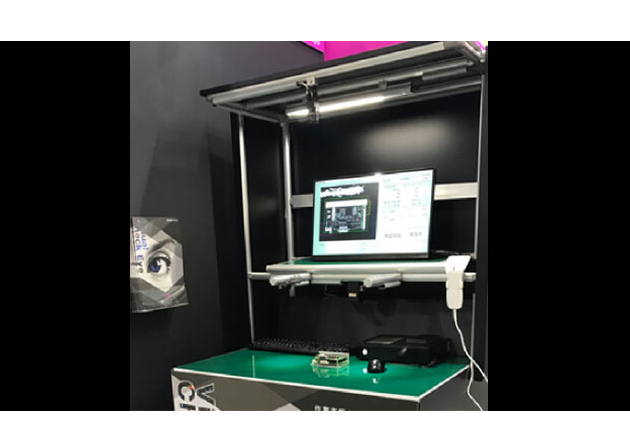

コンパクトな作業台に収まり、工場内の動線を妨げないような装置サイズ。

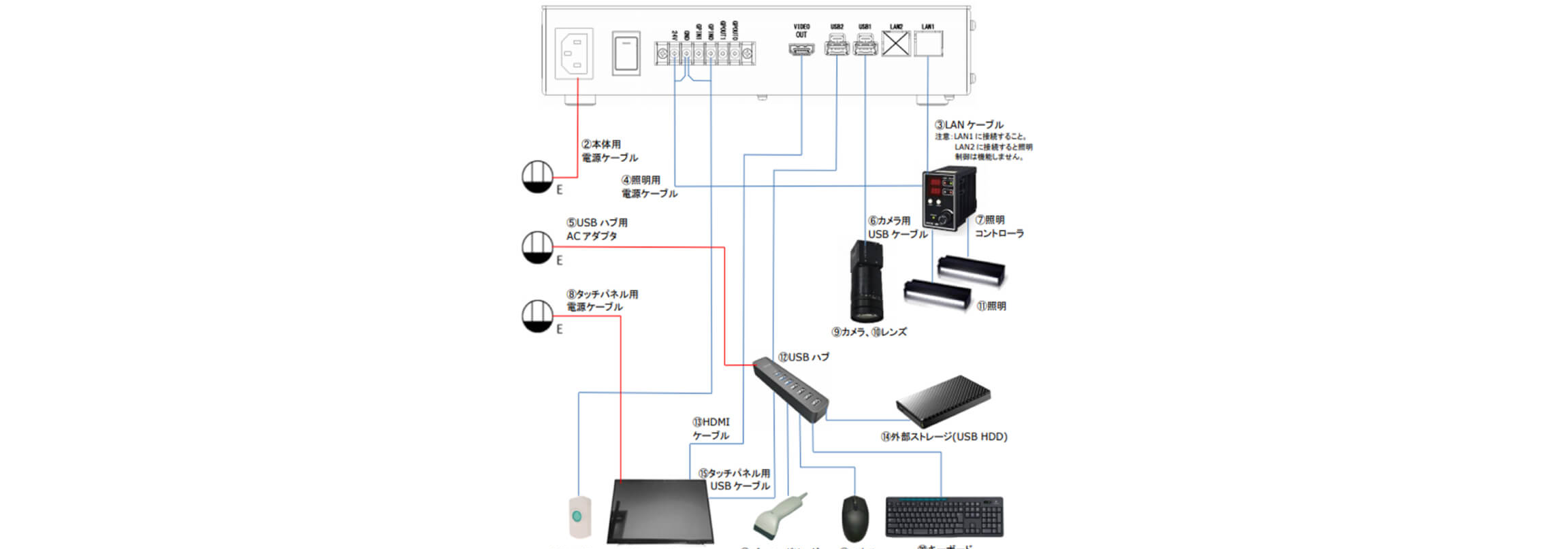

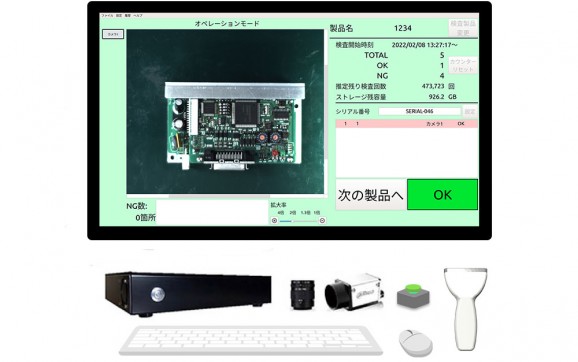

システム構成イメージ

拡大図（PDF）

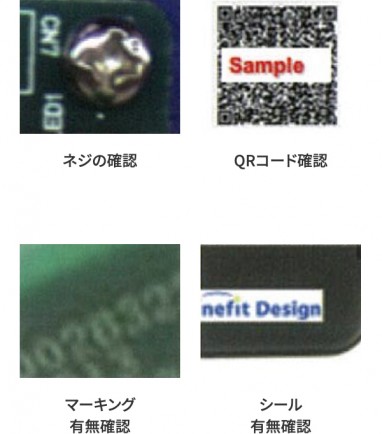

検査項目の一例

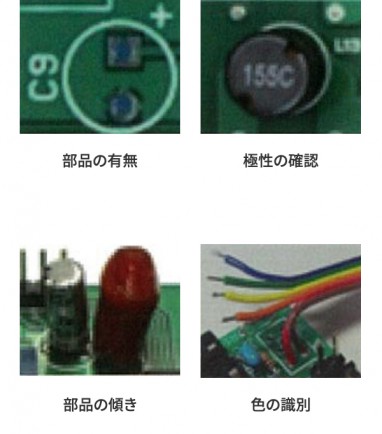

部品の挿入確認

部品の状態確認

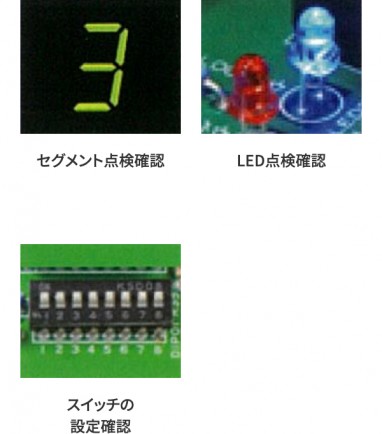

その他外観状態確認

導入効果

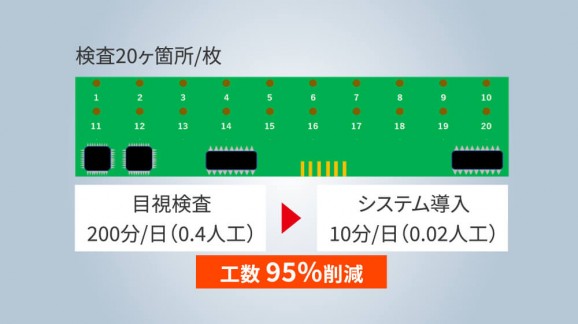

ミス発生によるロス工数

95 % 削減

・手戻り工数発生の削減
・約3秒で検査終了
・スピードと精度が目視検査と比べて格段にUP
※数値は一例です

製品仕様

設置距離	焦点距離　16mm時　ワークサイズ　420mmx320mm　WD=910mm
撮像素子・画素数	1/1.7型　CMOSイメージセンサ　有効画素数　4072X3046
アブリケーション対応言語	日本語
検査手法	①RBG色比較　②HSV色比較　③マッチング比較　④周波数比較　⑤QRコード読み取り　⑥DataMatrix読み取り
シリアル番号設定	シリアル番号は最大文字数　16文字　使用可能文字：a~z、A~Z、0~9　オートインクリメント
検査結果の履歴	対象製品毎にファイル管理装置内のビューワーで確認
	検査画像保存：PNG保存、JPG保存、NG時のみPNG保存、NG時のみJPG保存、保存しないを選択可能
	拡大率を1倍、1.3倍、2倍、4倍に変更可能
	外部ハードディスクに保存（ハードディスク残容量の目安表示あり）
外部I/F	HDMI (1920X1080)、USB3.0（カメラ用）、USB3.0（各種機器接続用）、LAN（照明コントローラ用）
l/0	検査開始用押しボタン用入力、検査完了出力、検査結果出力
定格	【電源電圧】 100VAC　50/60Hz
定格	【消費電力】 150W
耐環境性	【動作温度範囲】 0~40℃（結露しないこと）
	【IP対応（防塵防水）】 IP2X相当
	【屋外使用】不可
外形寸法	【本体】幅270mmx奥行210mmx高さ60.3mm（突起物は含まない。ただし、高さはゴム足を含む）
外形寸法	【カメラ部】幅29mmx奥行16mmx高さ29mm（突起物は含まない。）
質量	【本体】約2kg
質量	【カメラ部】約32g
価格	オープン価格
